MÓDULO 2 – LECTURA DE PLANOS: INTERPRETACIÓN DE PLANOS PARA CONSTRUCCIÓN DE VIVIENDAS

Interpretar planos ayudará a que mejores tus conocimientos técnicos y tengas mayores oportunidades laborales.





Es importante conocer que para construir una casa se debe responder a una serie de demandas, como:

  • El programa de necesidades, determinado por el propietario, derivará del número de miembros del grupo familiar que será un factor determinante en el número de dormitorios y baños que habrán de proyectar.
  • Las condiciones fijadas por las ordenanzas de edificación que regulan la construcción de inmuebles y limitan la superficie de construcción dentro de la parcela, las alturas posibles el número de plantas permitidas, la fachada, etc.

  • Las condiciones que presenta la naturaleza: la topografía del terreno, el clima, la vegetación, etc.



Los planos juegan un rol importante en la edificación de una obra, especialmente los planos arquitectónicos y detalle, que son  herramientas fundamentales para llevar a cabo todo tipo de proyectos.





PLANOS ARQUITECTÓNICOS



Los planos arquitectónicos son necesarios para la ejecución de un proyecto, ayudan en la estandarización de medidas, para el cálculo de materiales y superficies, especificaciones técnicas y detalles constructivos, entre otros.

Antes y durante la elaboración de un plano arquitectónico deberás tener en cuenta lo siguiente:

  • Procedimiento: Es la información de la obra completa, concisa y eficaz. Es recomendable adjuntar planos auxiliares de obra o taller.
  • Dimensiones: Se acotan en metros y con dos cifras decimales. Los diámetros de armaduras o tuberías se expresan en milímetros, colocando detrás del símbolo la cifra que corresponda.

  • Estructuras: Dispositivos de enlace o apoyo (materiales de aspectos arquitectónicos), como: aislante térmico, impermeabilidad, intemperie u otros propios de una estructura. De igual forma, sus tipologías pueden atender varios aspectos, si son espaciales o planas y si su uso va a ser industrial o residencial.

  • Desarrollo: Se debe cumplir con la normativa legal ecuatoriana que determina los mínimos y en caso de derrumbe o rotura se puedan establecer responsabilidades penales.









PLANOS DE DETALLE

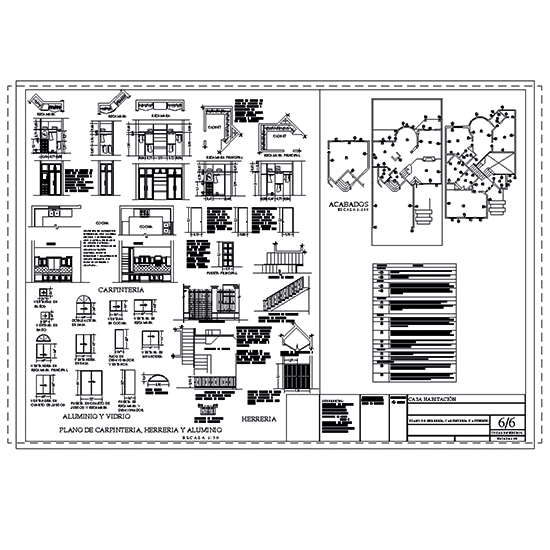

Con este tipo de planos se especifica el acabado de cada componente de la edificación, y la manera de realizar algo detalladamente. Se analizan los materiales utilizados en los suelos, techos, puertas, ventanas, muebles, escaleras, exteriores, etc., tales como: aislantes térmicos, pinturas, pavimentos, chapados, etc. y sus medidas correspondientes.



  • Planos de cortes típicos de las fachadas.
  • Plano de cortes típicos de las paredes interiores con indicación de los acabados.
  • Plano de las claraboyas.
  • Plano de los detalles constructivos.
  • Detalles de las escaleras, con las barandas.
  • Detalles de estanques elevado o subterráneo.



  • Planta y fachadas interiores.
  • Planta y fachadas interiores de los sanitarios y vestuarios.
  • Detalles de la impermeabilización y desagüe de los techos.
  • Detalles de los cielos rasos.
  • Detalles de revestimientos especiales.



Lista y tablas de todas las puertas, ventanas, luces y closets:

  • Lista detallada de herrajes por ambiente.
  • Detalles de las puertas, ventanas, luces y closets.
  • Detalles exteriores (brocales, muros, pavimentos, etc.).







IMPORTANCIA DE LAS ESCALAS, COTAS Y EJES



Las escalas y cotas son elementos necesarios para la elaboración de un plano. La escala es una línea recta dividida en partes iguales que representan una medida de longitud y que en dibujo, mapas o planos sirve para conocer las medidas reales de lo dibujado.

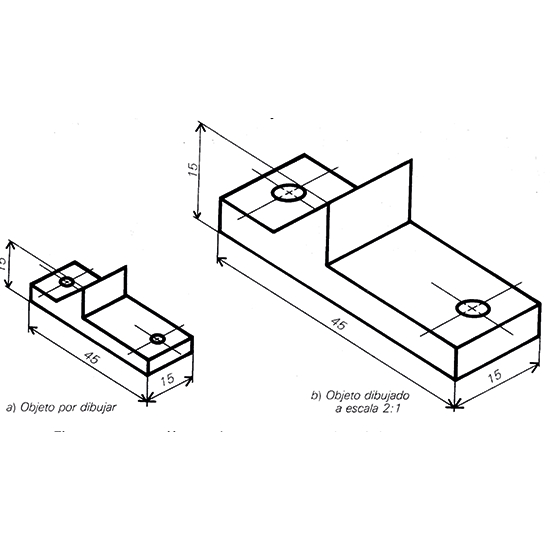

Los planos de replanteo de obra suelen usar escalas de 1:50 o 1:100. 1:50 lo pronunciamos: “uno en cincuenta”, y quiere decir que toda medida del plano es 50 veces mas chica que la realidad. El 1:100 (uno en cien) quiere decir que todo es 100 veces mas chico, por lo que en el plano mide 1 cm (centímetro) en la realidad mide 1 m (metro).









Las cotas son las indicadoras de las medidas que tiene un elemento en un plano, ya sea largo, ancho o alto; vertical, horizontal, diagonal o alturas. Constan de un número que indica la cantidad de centímetros o metros y una línea que marca los límites, de dónde a dónde se está midiendo. Los números pueden ser enteros, decimales, separados por punto o comas, lo que sí es importante, es que su tamaño o escala sea acorde a la del plano en general y no se vean grandes o muy pequeñas.



Los límites de la cota generalmente se representan con diversos dibujos, como: flechas, puntos, líneas gruesas, diagonales, etc., todo acorde al diseño del dibujante.









EJES EN UN PLANO

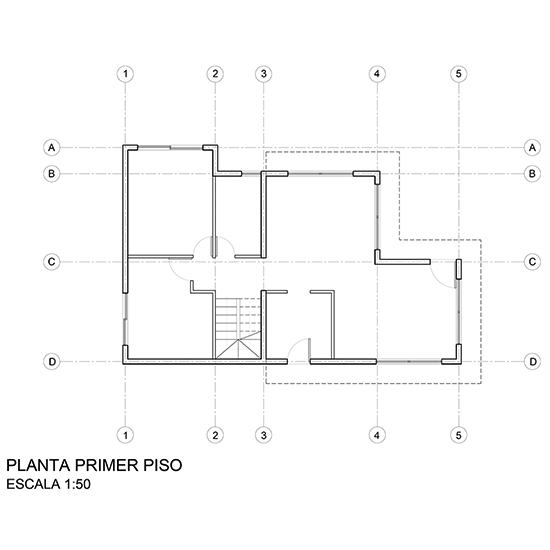

La función de los ejes es ubicar los muros que tendrá nuestro proyecto ayudando con ello a ubicar elementos constructivos, se nombran por números y letras generalmente mayúsculas, que conforman un plano cartesiano. Es decir, a una parte horizontal o vertical se le nombra con letras y a la otra con números, dependiendo esto de cual sea la que tenga el mayor número de elementos pues a ella, se le designarán los números.



Pueden usarse en ejes diagonales los cuáles se designan con números romanos o alfabeto en minúsculas.
Se representan con diseños variados de acuerdo al gusto del arquitecto y por lo general se encierra el número o letra, en un círculo y siempre serán la guía de un eje horizontal o vertical que ordena los muros de un proyecto arquitectónico. Los ejes son de mucha utilidad a la hora de trazar, construir, interpretar o cuantificar un proyecto.





COMPONENTES DE UN EJE



Están conformados por:



  • Letras o números: mayúsculas, minúsculas; arábigos o romanos.
  • Círculo: completo, seccionado, con sombras, líneas o doble línea.
  • Líneas: generalmente la línea de eje que atraviesa el plano se representa con línea punto, calidad delgada 0.1.











Los planos deben tener información de fácil interpretación, estar bien definidos y acotados cada uno de sus elementos, facilitando su manejo y así poder ubicarlos o replantearlos en la obra.
